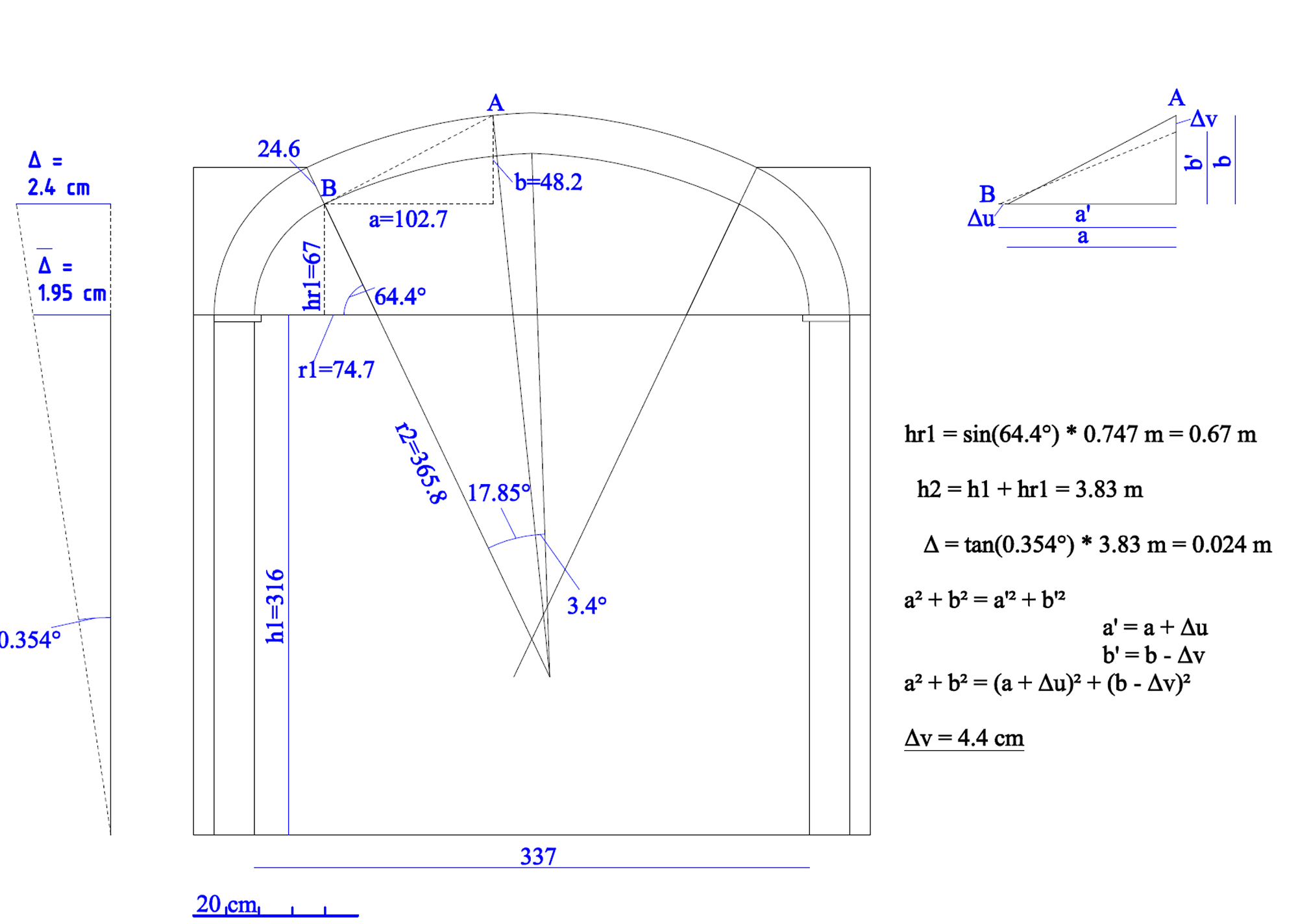

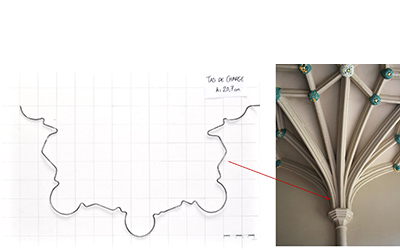

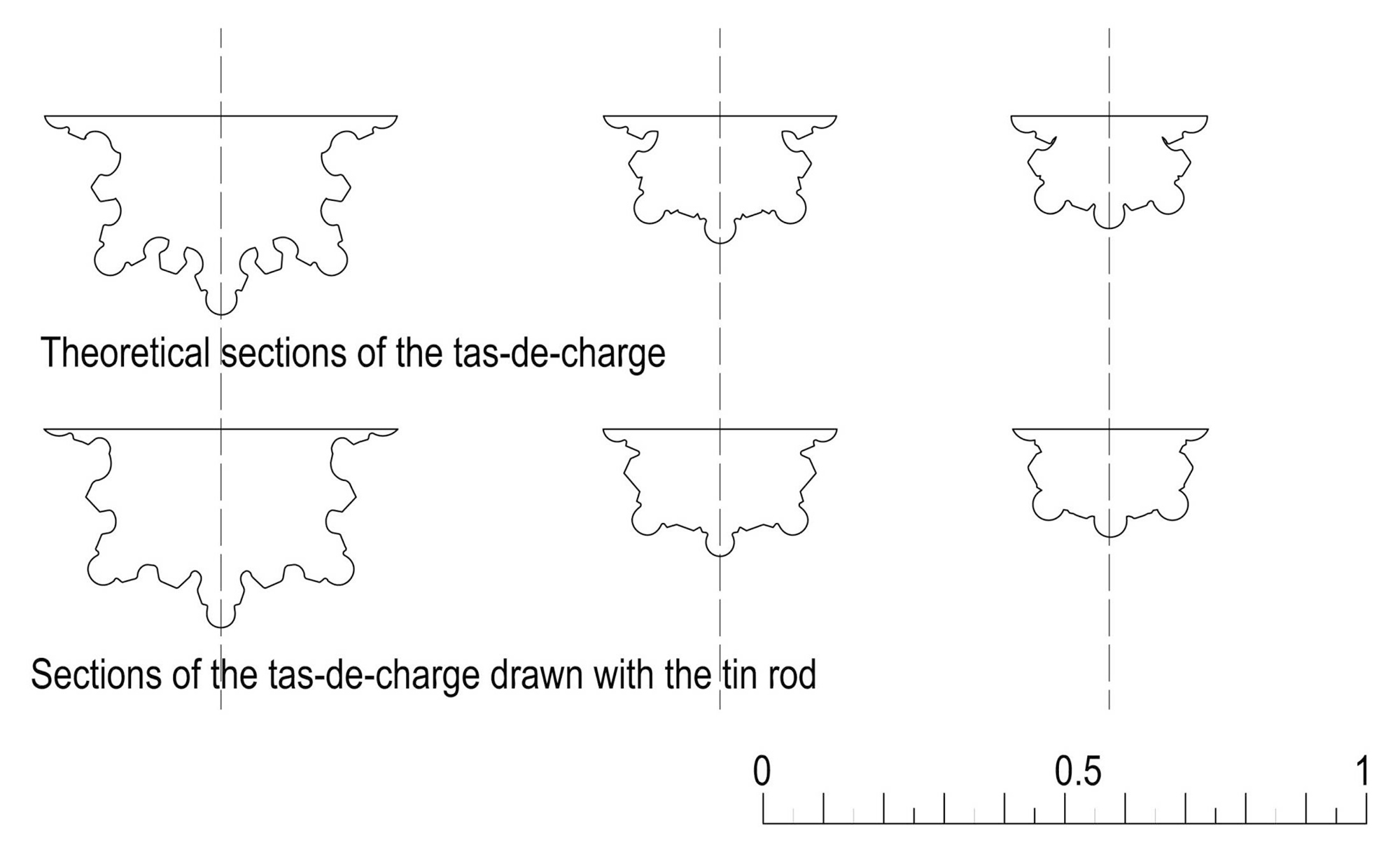

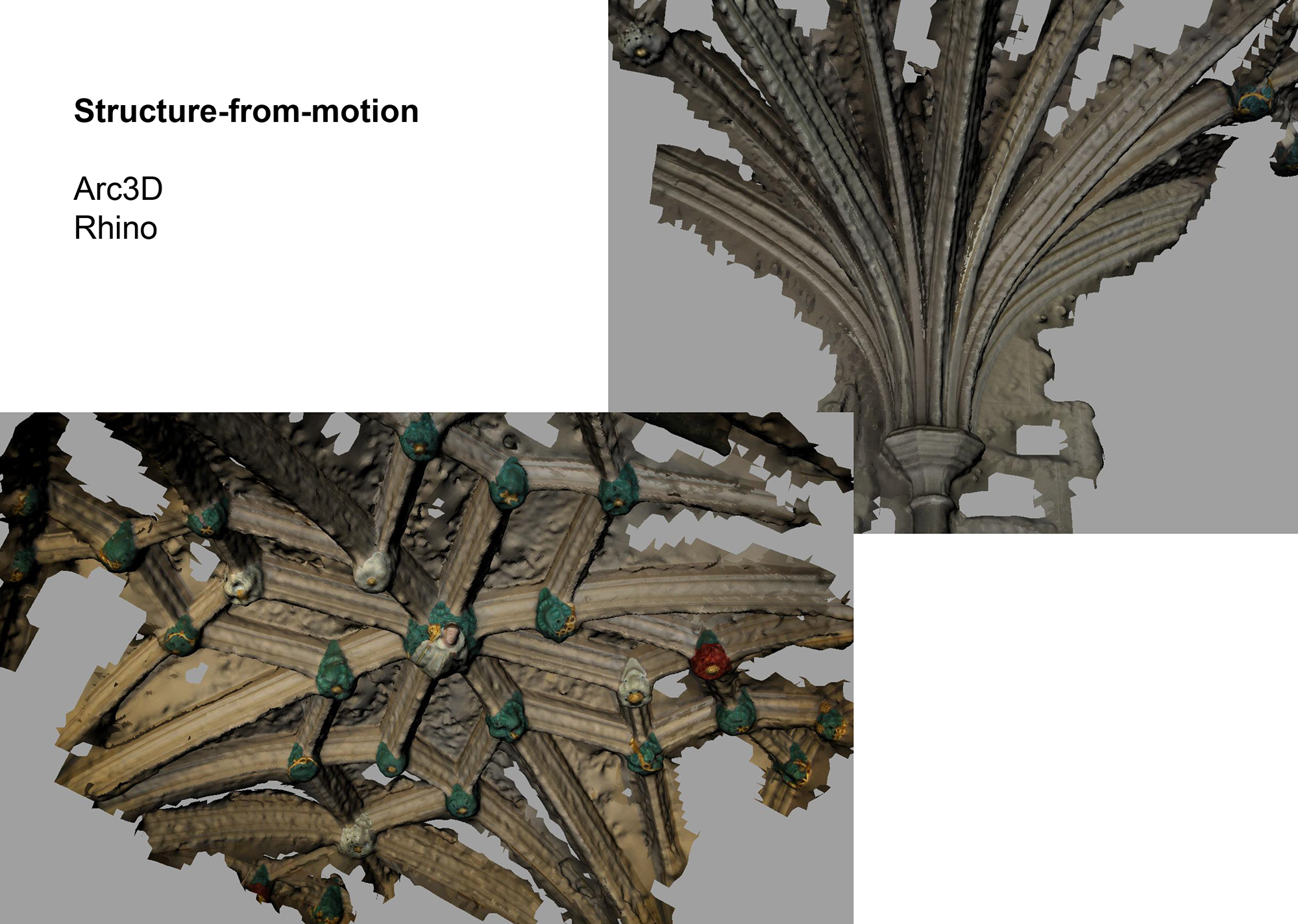

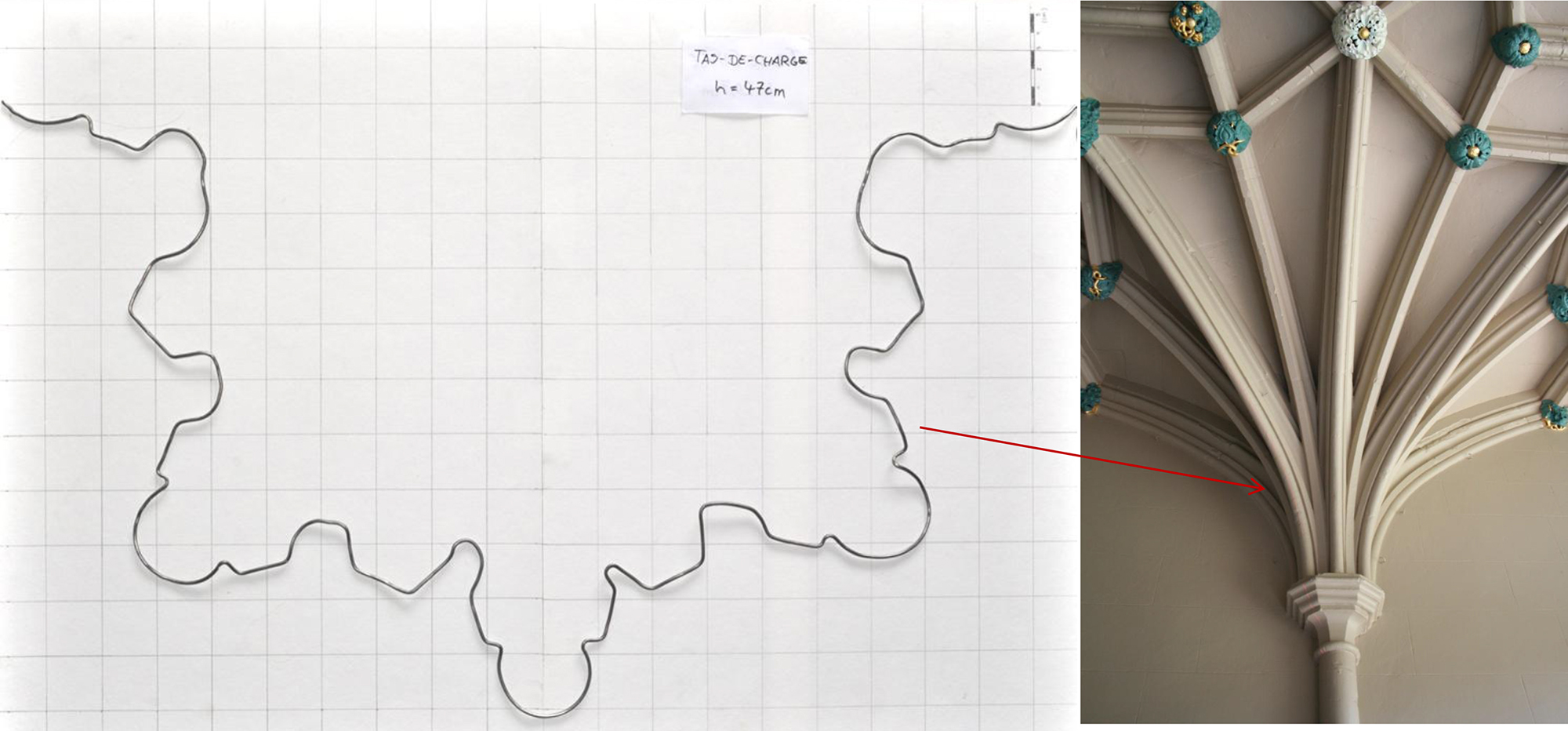

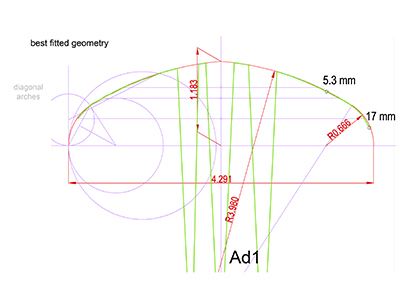

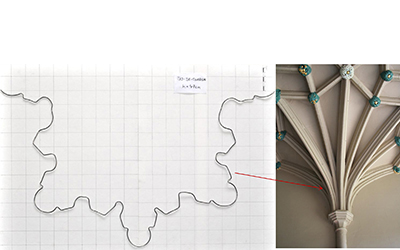

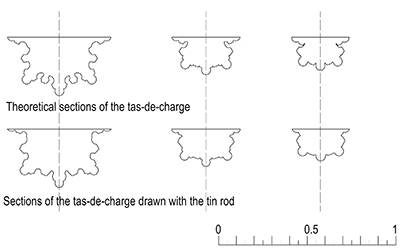

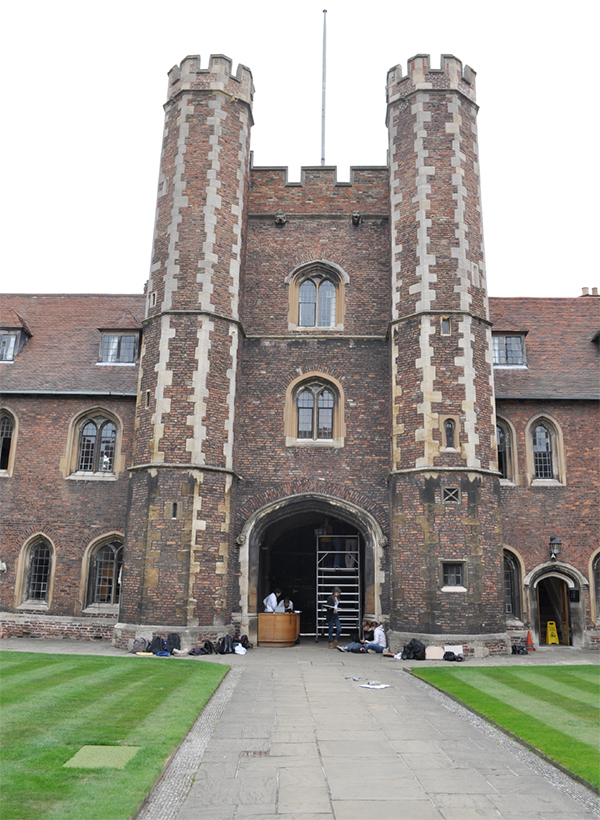

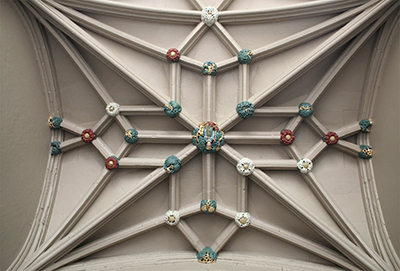

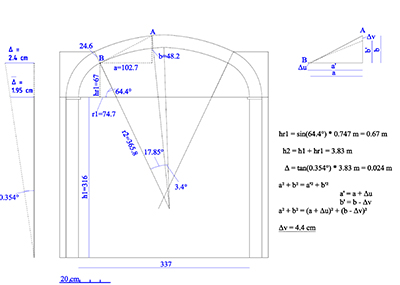

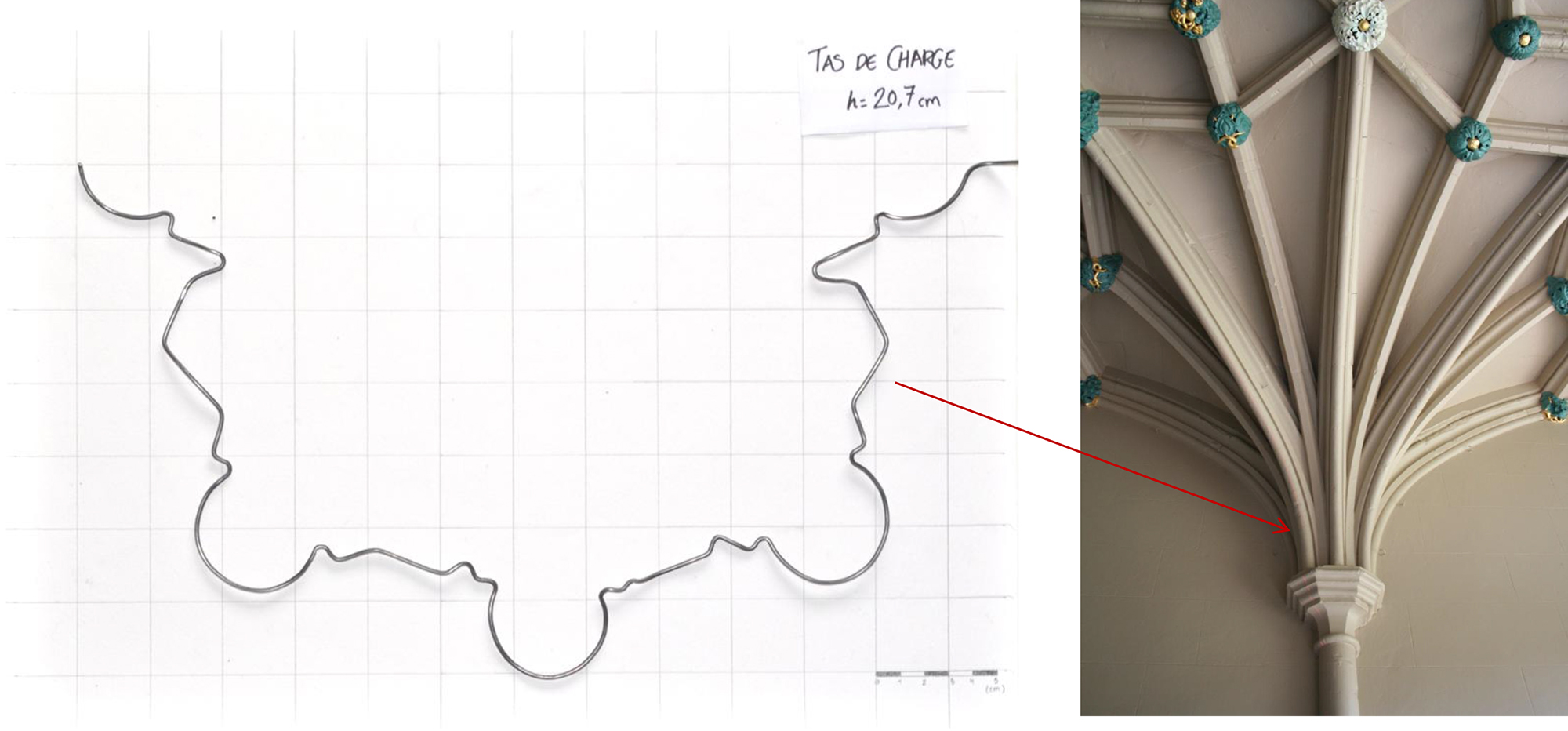

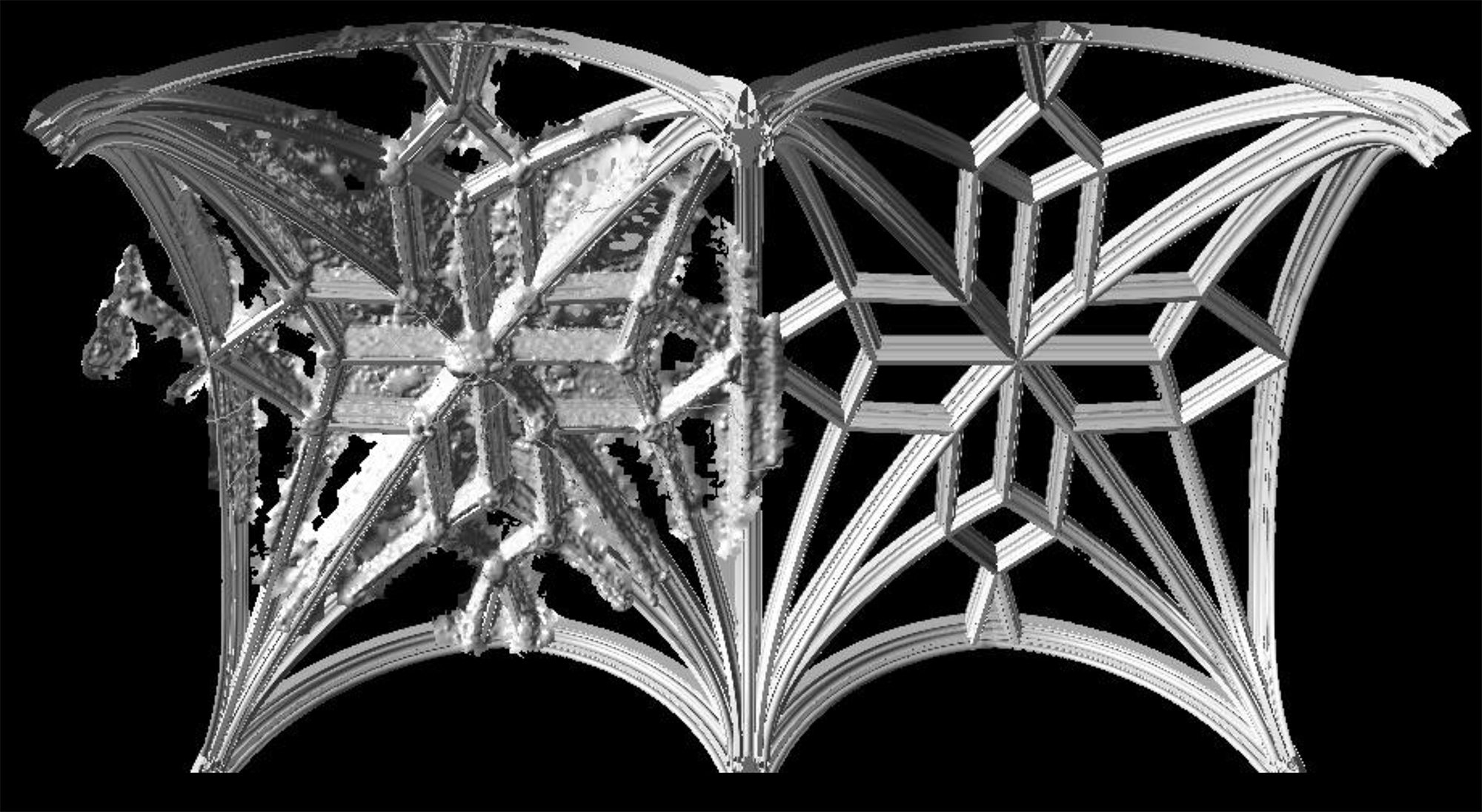

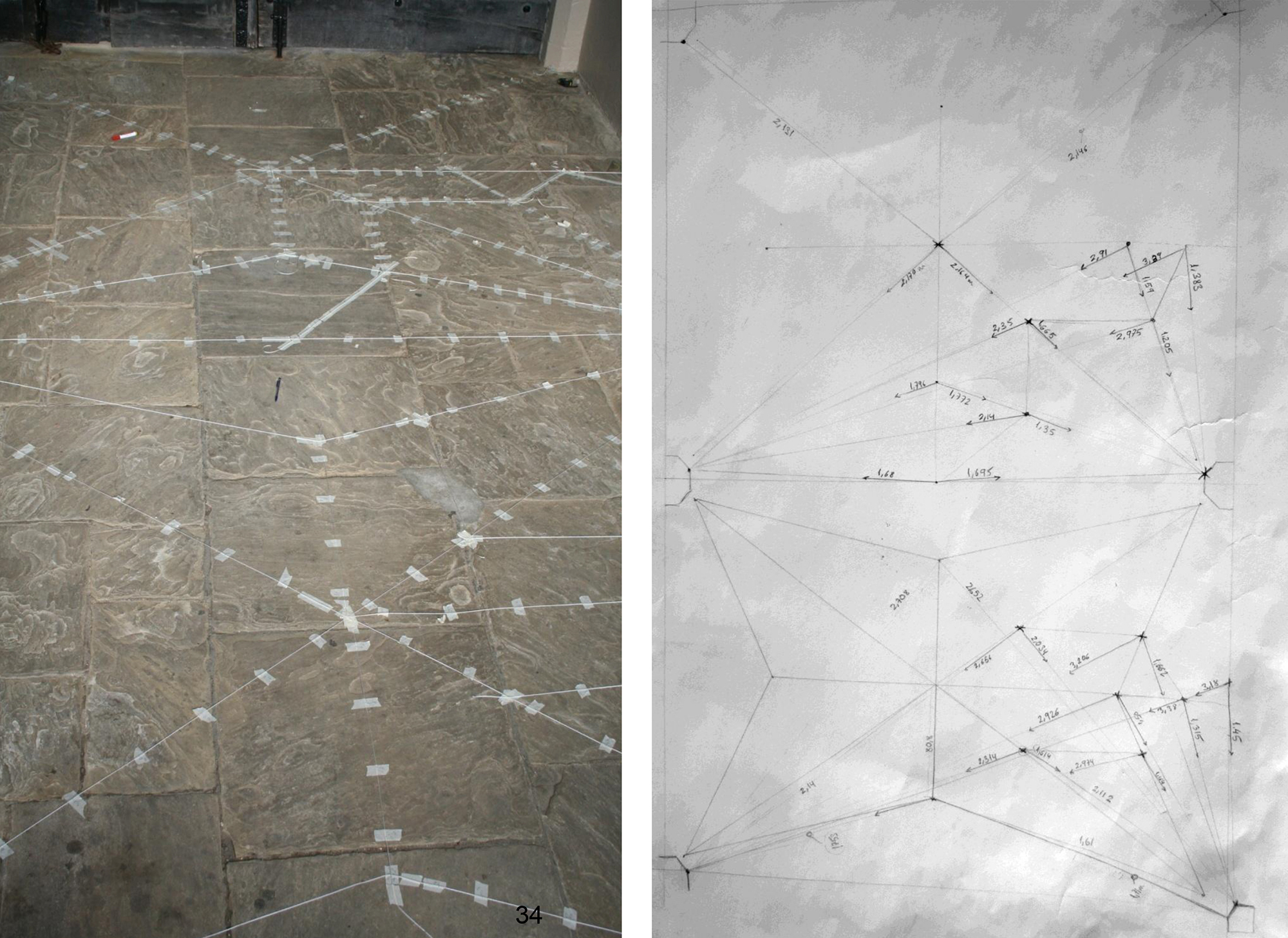

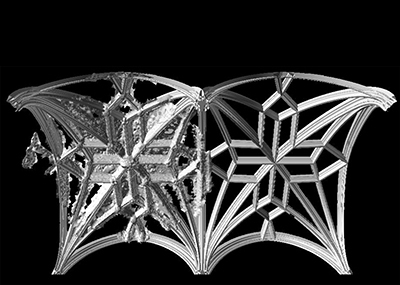

CH.ESS 2011 ERSTE EUROPÄISCHE SOMMERSCHULE ÜBER BAUWEISE GESCHICHTE UNIVERSITÄT CAMBRIDGE Sommer 2011 Gruppenarbeit Wenn wir in der Ersten Europäischen Sommerhochschule über Baugeschichte in Cambridge (CH.ESS) gewesen sind, haben wir eine Seminararbeit über die Messungen vom Queens`College Gewölbe gemacht. Wir sollten die Messungen und das Arbeitsgerät mit herkömmlichen Methode erreichen. Dazu sollten wir die genaue Position und die Höhe von der verschiedene Gewölbesteine ermitteln. Zuerst haben wir das ganze Gewölbe auf dem Boden mit Seilen und Klebebändern gezeichnet. Mit dieser Zeichnung konnten wir das Gewölbe ausmessen und mit dem Lasermesser die Höhe von der Gewölbesteine erreichen. Dabei hatten wir die Geometrie der Gewölbe definiert. Nachdem wir die Gewölbe Geometrie definiert hatten, mussten wir auch die Geometrie der Gewölberippen und der verschiedenen Schnitte von den Rippen im Tas-de-charge definieren. Dafür haben wir einen Draht benutzt. Jetzt konnten wir die Statische Berechnung von dem Gewölbe machen und schließlich haben wir ein 3D-Modell erzeugt. |
|
|
